1. Буровая способность
|
Бурение с отбором керна
|
| Тип бурильной трубы | Спецификации | Глубина бурения |
| Отечественная труба | Внутренне утолщенная бурильная труба | 42 мм | 480 м |
| 50 мм | 350 м |
| 60 мм | 250 м |
| | Бурильная труба с проволочным сердечником | 55,5 мм | 400 м |
| 71 мм | 290 м |
| 89 мм | 230 м |
| DCDMA (Ассоциация производителей алмазных бурильных труб) | Бурильная труба с проволочным сердечником |
Бурильная труба BQ | 440 м |
Бурильная труба NQ | 290 м |
Бурильная труба HQ | 195 м |
Бурильная труба PQ | 135 м |
| 2. Угол бурения | 0°~360° |
| 3. Двигатель | Модель | Мощность | Скорость | Вес |
| Электродвигатель | Y180L-4 | 22 кВт | 1470 об/мин | 190 кг |
| Дизельный двигатель | 4L68 | 24 кВт | 1500 об/мин | 215 кг |
| 4. Вращатель |
| Тип: двухцилиндровая гидравлическая подающая машина, вращающийся вертикальный вал сквозной |
| Диаметр отверстия | 80 |
| Скорость вращения вертикального вала |
| Прямое вращение (об/мин) | 58 101 160 221 234 406 640 885 |
| Обратное вращение (об/мин) | 46 183 |
| Максимальный крутящий момент вертикального вала | 3000 Нм |
| Ход вертикального вала | 600 мм |
| Максимальная подъемная сила вертикального вала | 60 кН |
| Максимальное давление вертикального вала | 100 кН |
| 5. Лебедка | |
| Тип: планетарная зубчатая передача |
| Диаметр стального каната | φ 14 мм |
| Емкость барабана стального каната | 45 м (пять слоев) |
| Максимальная подъемная сила одного каната | 30 кН |
| Скорость подъема каната |
| Линейная скорость барабана | м/с) 0,45 0,785 1,24 1,71 |
6. Сцепление
Сухое двухдисковое фрикционное сцепление с пружинным сжатием (нормально замкнутое) |
| 7. Гидравлическая система |
| (1) Давление в системе |
| Номинальное давление | 8 МПа |
| Максимальное давление | 10 МПа |
| 2) Масляный насос |
| Тип | Шестеренчатый масляный насос (cb-e25) |
| Рабочий объем | 20 мл/об |
| Номинальная скорость | 1500 об/мин |
| Номинальное давление | 16 МПа |
| Максимальное давление | 20 МПа |
| 8. Рама | |
| Тип | Салазки (с подвижным основанием) буровой установки с ходом 460 мм |
| Расстояние до устья скважины | 260 мм |
| 9. Габаритные размеры буровой установки | |
| 10. Вес буровой установки (без силовой установки) | Около 1300 кг |

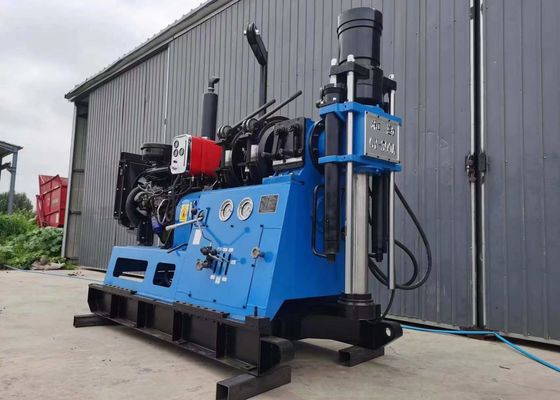

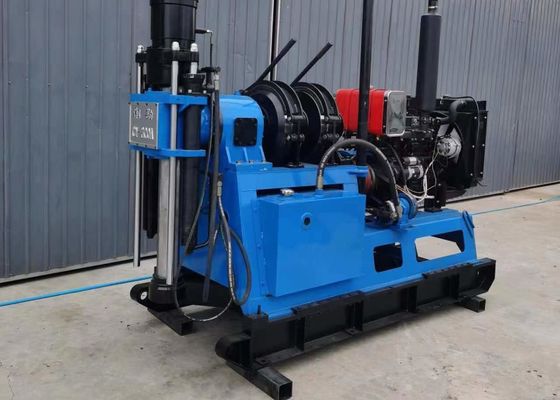

Буровая установка GY300 для бурения водяных скважин имеет следующие характеристики:
1. Принято автоматическое гидравлическое оборудование подачи, повышающее эффективность бурения
2. Бурильная труба может быть заменена без остановки
3. Централизованные рукоятки, простота эксплуатации, безопасность и надежность.
4. Буровая установка, насос и дизельный двигатель установлены на общей раме, что обеспечивает компактную конструкцию и экономию места.
5. Легкий вес с высокой разборностью, удобная транспортировка, подходит для работы на равнинах и в горных районах.
Буровая установка имеет следующие характеристики:
1. Буровая установка имеет множество (8 ступеней) скоростей вращения и разумный диапазон скоростей вращения.
2. Низкая скорость вращения, высокий крутящий момент, широкий диапазон применения, может использоваться для высокоскоростного бурения и низкоскоростного бурения с большим диаметром радиального бурения.
3. Благодаря двум передачам заднего хода трудоемкость при устранении аварий в скважине невелика, и это безопасно в течение дня.
4. Установленная мощность буровой установки велика, и она может быть оснащена дизельным двигателем или электродвигателем.
5. Буровая установка имеет передовую конструкцию, разумную компоновку, гибкую и надежную работу, а также простоту в обслуживании, эксплуатации и ремонте.
6. Буровая установка имеет малый объем, легкий вес и хорошую разборность.
7. Вертикальный вал буровой установки имеет ход подачи 600 мм, что способствует повышению эффективности бурения и снижению количества аварий, таких как заклинивание.
8. Стабильное перемещение, простое и надежное крепление, хорошая стабильность при высокоскоростном бурении и большое расстояние для открытия скважины.
9. Измеритель веса на долоте имеет маслонаполненную ударопрочную конструкцию с простой шкалой, точным показанием и длительным сроком службы.
10. Зажим буровой установки гидравлический штифтового типа, надежно зажимает и не повреждает активную бурильную трубу.
