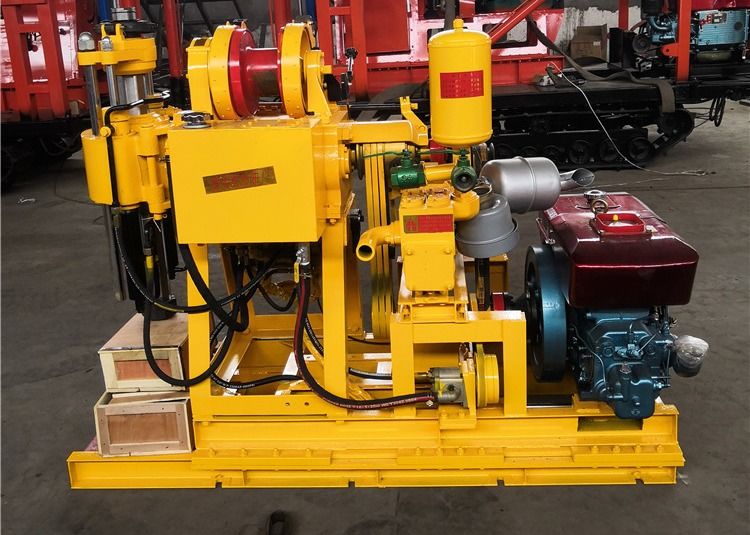

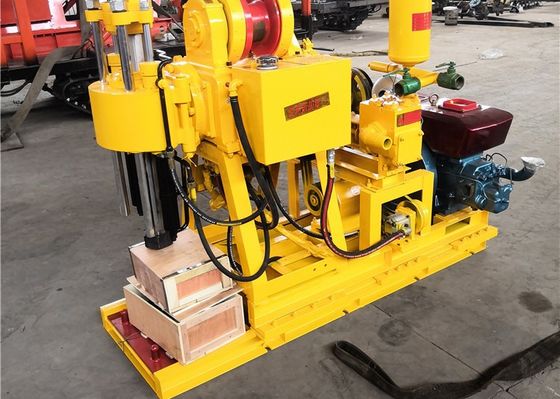

Буровые установки для профессионального разведочного бурения / Буровая установка XY-1A на гусеничном ходу
Инженерная буровая установка XY-1A: Особенности:
Буровая установка XY-1A для бурения геотермальных скважин представляет собой легкое, высокоэффективное, многофункциональное оборудование для бурения скважин. Обладает передовой конструкцией, простотой в использовании, высокой эффективностью, надежностью, долговечностью и другими характеристиками. Широко используется для бурения скважин, сельскохозяйственного орошения и воздушных отверстий, а также для бурения геотермальных скважин, особенно в горных условиях и в скальных породах для водоснабжения.
Инженерная буровая установка XY-1A: Параметры
| Основные |
Характеристики |
Значение |
Вращатель |
Характеристики |
Значение |
| Глубина бурения (м) |
59 |
75 |
91 |
110 |
130 |
150 |
Скорость вертикального вала
(4 передачи) (об/мин)
|
71 |
142 |
310 |
620 |
| Диаметр скважины (мм) |
200 |
150 |
100 |
70 |
50 |
30 |
Вертикальный ход (мм) |
450 |
| Диаметр штанг (мм) |
42 |
Максимальная скорость подъема при разгрузке (м/с) |
0,05 |
| Угол бурения |
90°—75° |
Максимальная скорость опускания (м/с) |
0,067 |
| Габаритные размеры (мм) |
1433*697*1273 |
Максимальное усилие подачи вертикального вала (кН) |
15 |
| Вес (без двигателя) кг |
525 |
Максимальная грузоподъемность вертикального вала (кН) |
25 |
| Лебедка |
Максимальная грузоподъемность (один канат) кН |
15 |
Максимальный крутящий момент на вертикальном валу (кН.м) |
1,25 |
| Скорость барабана (об/мин) |
19 |
38 |
84 |
168 |
Масляный насос |
Модель |
YBC—12/80 |
| Диаметр барабана (мм) |
140 |
Номинальное давление (МПа) |
8 |
| Диаметр троса (мм) |
9,3 |
Расход (мл/об) |
8 |
| Емкость троса (м) |
35 |
Номинальная скорость (об/мин) |
1500 |
| Диаметр тормоза (мм) |
252 |
Силовой привод |
Тип |
Дизельный двигатель |
Электродвигатель |
| Ширина ленты (мм) |
50 |
Модель |
ZS1105 |
Y160M—4 |
Параметры инженерной буровой установки XY-1A:
Данная буровая установка в основном используется для бурения твердых отложений алмазными и твердосплавными бурами. В то же время она может использоваться для бурения инженерно-геологических разведок и бурения свайных отверстий.
Инженерная буровая установка XY-1AОсновные характеристики
1. Механическая трансмиссия имеет преимущества компактной конструкции, малого веса, большого диаметра вращающегося вертикального вала, поддержки от большой, жесткой рамы. Вертикальный вал с шестигранным приводом для буровых штанг обеспечивает передачу крутящего момента.
2. Установка имеет высокую скорость и разумный диапазон скоростей, что позволяет удовлетворять потребности в алмазном бурении малого диаметра, бурении твердосплавными бурами большого диаметра и бурении всех видов инженерных скважин.
3. Гидравлическая система управления процессом подачи позволяет регулировать давление подачи, а также скорость подачи, чтобы адаптироваться к различным потребностям бурения.
4. Оснащена индикатором давления в забое, что облегчает контроль давления бурения.
5. Сцепление, в целом хорошее, легко ремонтируется.
6. Концентрация управления, простота в использовании.
7. Использование электростартера снижает трудоемкость для рабочих.
8. Имеет 6 ступеней скорости, широкий диапазон скоростей.
9. Вертикальный вал имеет восьмигранную конструкцию, что более подходит для привода с высоким крутящим моментом.
