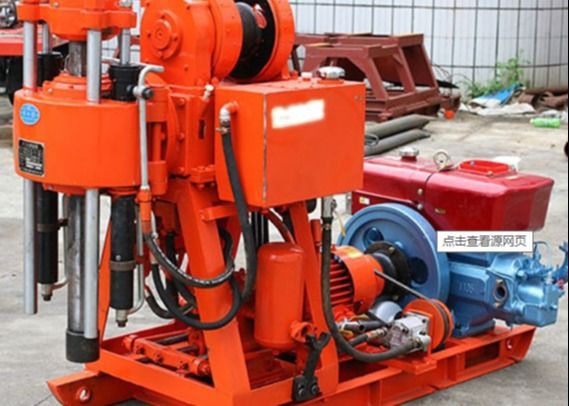

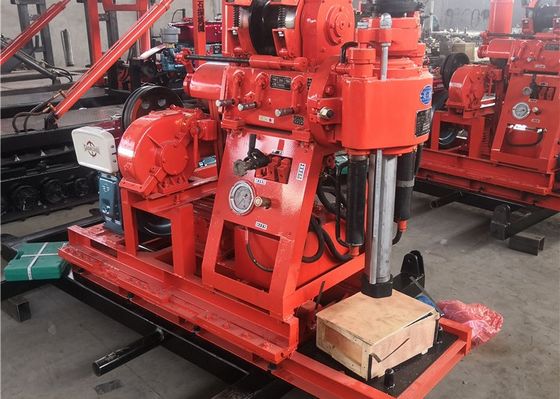

XY-1A Машина для геологических буровых платформ
XY-1A Машина для геологических буровых платформ Введение
Он в основном используется в разведке твердых минеральных месторождений и геологической разведке инженерных работ, а также в инспекционных отверстиях различных бетонных конструкций.Это гидравлическая подача портативный буровой установки, который подходит для инженерно-геологической разведки промышленных и гражданских зданий, железных дорог, гидроэнергетики, транспорта, мостов, фундаментов дамб и других зданий.Это портативная и многоцелевая буровая установка для инженерных исследований. Она в основном используется для общих исследований и инженерных геологических исследований твердых отложений.Для бурения могут быть выбраны алмазные сплавы и стальные зерновые частицы в соответствии с различными слоями.Эта машина также предназначена для геотехнических бурений, что делает его идеальным для бурения в сложных местностях. Он также является отличным выбором для добычи полезных ископаемых, обеспечивая отличную производительность и надежность
XY-1A Машина для геологических буровых платформ Техническая детализация
| Диаметр бурения ((мм) |
75,91,110,130,150,300 |
| Глубина бурения (м) |
150,100,70,50,30 |
| Диаметр буровой трубы (мм) |
42,43 |
| Угол бурения ((°) |
90 ~ 75 |
| Размер оборудования ((L * B * H) |
1700 * 780 * 1274 (мм) |
| Масса установки (кроме двигателя) |
540 |
| Гиратор |
| Скорость вращения шпинда (четыре передачи) (r/min) |
140,295,470,790,1010 |
| Перемещение шпинделя ((мм) |
450 |
| Максимальная скорость подъема спинла без нагрузки ((m/s) |
0.05 |
| Максимальная скорость движения шпинделя без падения нагрузки ((m/s) |
0.067 |
| Максимальное давление на спинделе ((KN) |
15 |
| Максимальная сила подъема шпинделя ((KN) |
25 |
| Максимальный выходной крутящий момент шпинделя ((KN• m) |
0.5 |
| Сборка лебедки |
| Максимальная подъемная сила лебедки (один шнур) ((KN) |
11 |
| Скорость колеса (r/min) |
36,76,121 |
| Скорость окружности катушки ((m/s) |
0.31,0.66,1.05 |
| Диаметр катушки ((мм) |
140 |
| Диаметр проволоки ((мм) |
9.3 |
| Плотность проволоки (м) |
35 |
| Диаметр тормоза ((мм) |
252 |
| Ширина тормозной полосы (мм) |
50 |
XY-1A Машина для геологических буровых платформПреимущество:
1. пять передач, и максимальная скорость может достигать 1045 р/мин, повышая эффективность бурения
2. 53 x 59 используется сверляльная стержня, высокая жесткость и сильный крутящий момент.
3. машина оснащена национальной запатентованной технологией - коническим сцеплением, с характеристиками сильной трансмиссии, легкой эксплуатации и бесплатной технической поддержки.
4. для лебедки мы используем большие модули планетарного оборудования и добавляем подъемную раму, значительно увеличивая подъем и тормозную способность лебедки.
5Вертикальные спидлы закреплены четырьмя группами подшипников, чтобы гарантировать, что вращающаяся машина достаточно жесткая для слоя гравия и других сложных геологических условий.
XY-1A Машина для геологических буровых платформПроцесс вращающего привода:
Дизельный двигатель приводит треугольную шкивку на червь, чтобы вращаться через червь редуктора сцепления. Через V-ремень, приводите пустой рукав в разгрузочную стойку коробки передач.В-ремень шкива подключен к сцеплениюПосле того, как коробка передач меняет скорость, редукторы соединяются с вращающимся валом передач, чтобы привести в движение небольшой косый редуктор.большая косые решетки и вертикальный вал для вращенияЕсли сцепление отключено, ротатор останавливается.
Движение лебедки передается от коробки передач. Передача коробки передач соединяется с передачей, а ее три скорости могут передаваться на передачу лебедки,чтобы привести вал лебедки к вращению- Винт может быть поднят с помощью действия планетарного механизма передач и тормоза
