150-метровая геотехнологическая буровая установка для геологоразведки
Xy-1a Введение к буровой установке для разведки ядра

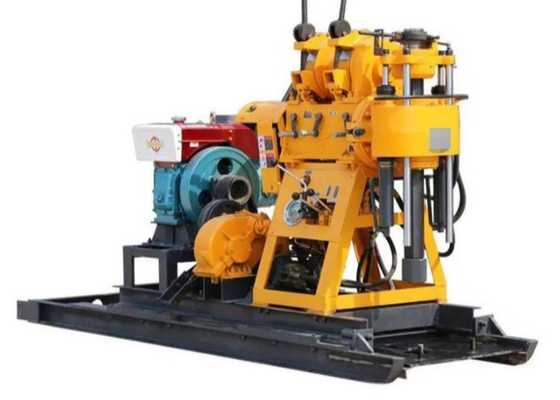

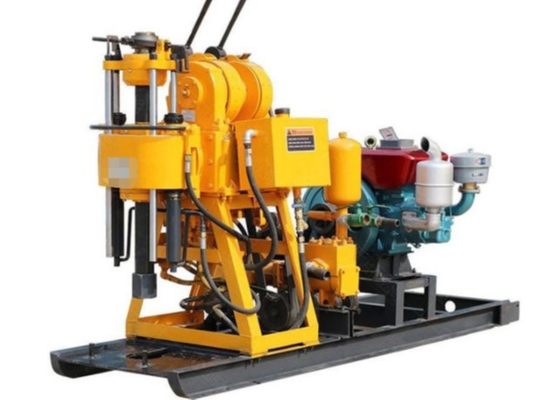

Xy-1a буровая установка - это гидравлическая питающая портативная буровая установка, которая подходит для инженерно-геологической разведки промышленных и гражданских зданий, железных дорог, гидроэнергетики, транспорта, мостов,Подходит для работы в равнинах или холмистых районах. Укомплектован конструкцией прицепа или загружен на шасси рельса с высокой маневренностью.
Параметры буровых установок Xy-1a
|
Технические параметры
|
|
Положение
|
Параметр
|
|
Глубина бурения
|
150 метров
|
|
Диаметр буровой трубы
|
Φ42 мм
|
Вертикальная скорость вала
|
Вперед:61;163;338;654
|
|
Обратно:45
|
|
Вертикальный крутящий момент вала
|
1200 Нм
|
|
Сила подъема вертикального вала
|
25KN
|
|
Сила подачи вертикального вала
|
20KN
|
|
Движение по вертикальной оси
|
500 мм
|
|
Вертикальный вал через диаметр отверстия
|
Φ46 мм
|
|
Максимальная сила подъема
|
15KN
|
|
Диаметр проволоки
|
Φ9,3 мм
|
|
Ускорить скорость
|
0.2;0.52;1.05;20,06 м/с
|
|
Конфигурация питания
|
Двигатель Y160M-4 ((11КВт)
|
|
Дизельный двигатель S1100 ((12,1 кВт)
|
|
Размеры (длина × ширина × высота)
|
1450×970×1280 мм
|
|
Масса (без мощности)
|
500 кг
|
Преимущество буровой установки Xy-1a
(1) Легкая эксплуатация и высокая эффективность с гидравлическим питанием
(2) Поскольку шарик типа шара и рулевой стержень, он может завершить бесперебойный вращение, в то время как шпиндель снова
(3) Индикатор давления нижнего отверстия можно наблюдать и условия скважины легко контролировать
(4) Закрытые рычаги, удобные в эксплуатации, безопасные и надежные
(5) Компактный размер и легкий вес, легкий для сборки, демонтажа и транспортировки, подходящий для равнин и горных районов.
(6) Шпиндель восьмиугольного сечения может дать больше крутящего момента.
Сфера применения Xy-1a Core Drilling Rig
(1)Геологические разведки, инженерно-геологические исследования и виды исследования отверстий в бетонных сооружениях.
(2) Диамантные, металлические и стальные кусочки можно было выбрать в разные слои.
(3) Номинальная глубина бурения составляет 100 м при диаметре 75 мм и 180 м при диаметре 46 мм.
Глубина бурения не может превышать 110% от его мощности.
Место обслуживания буровой установки
Когда буровая установка на короткое время прекращает работу, на нее должно быть нанесено небольшое давление воздуха, чтобы не допустить проникновения осадков внутрь ударного устройства буровой установки.Если буровая установка долгое время не работает, ударное устройство поднимается на расстояние 1-2 м от дна отверстия для фиксации
