GY200 Буровая установка для испытания грунта Машины

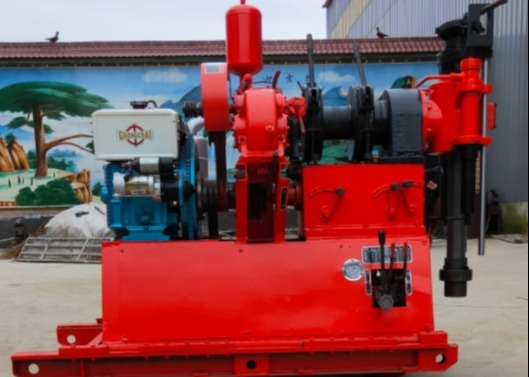

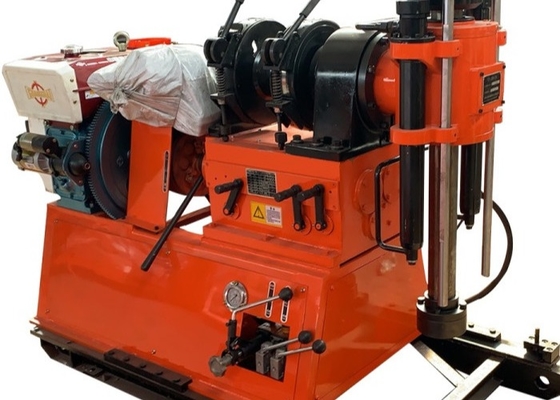

Буровая установка для испытания грунта GY200 Введение
Это портативная многоцелевая буровая установка для инженерных изысканий и строительства. Она подходит для геологической разведки промышленных, гражданских зданий, железных дорог, мостов и гидроэнергетических проектов, а также для строительства скважин для фундаментных свай малого диаметра.
Буровая установка для испытания грунта GY200 Технические данные
| Диаметр скважины |
75,91,110,130,150,300 |
| Глубина бурения |
0-300 м |
| Диаметр бурильной трубы |
42,50,60 мм |
| Диапазон углов |
0°-360° |
| Размер (Д*Ш*В) |
1860*780*1480 мм |
| Вес (без блока питания) |
900 кг |
| |
| Скорость шпинделя (8-скоростная) |
53,92,145,200,250,435,668,947 об/мин |
| Ход шпинделя |
500 мм |
| Максимальная скорость шпинделя вверх (без нагрузки) |
0,05 м/с |
| Максимальная скорость шпинделя вниз (без нагрузки) |
0,067 м/с |
| Максимальное усилие подачи шпинделя |
36 кН |
| Максимальное усилие подъема шпинделя |
49 кН |
| Максимальный выходной крутящий момент шпинделя |
2500 Н.м |
| Подъемник (лебедка) |
| Макс. грузоподъемность (один канат) |
25 кН |
| скорость |
34, 59, 94, 129 об/мин |
| Линейная скорость барабана лебедки (два уровня) |
0,166, 0,331, 0,733, 1,465 м/с |
| Диаметр троса |
12,5 мм |
| Емкость троса |
30 м |
| Масляный насос |
| Номинальное давление |
16 МПа |
| Объем |
16 мл/об |
| Номинальная скорость |
2500 об/мин |
| Мощность (дизельный двигатель или двигатель) |
| Модель (дизельный двигатель) |
2100 |
| Номинальная мощность |
17,6 кВт |
Буровая установка для испытания грунта GY200 Особенности:
1. Имеет механизм автоматической подачи масла под давлением для повышения эффективности бурения и снижения физического труда рабочих;
2. Для замены патрона используется шариковый зажимной механизм,
3. Оснащен манометром давления на дне скважины для индикации давления, что удобно для контроля ситуации в скважине;
4. Ручка централизована и проста в эксплуатации;
5. Компактная конструкция, буровая установка, водяной насос и дизельный двигатель установлены на одном основании, занимая небольшую площадь аэродрома;
6. Легкий вес, сильная разборность, легко перемещать, подходит для работы в равнинной или горной местности.
7. Буровая установка подходит для общих изысканий, геофизической разведки, разведки дорог и зданий и т. д.
8. Для бурения в различных формациях можно выбрать сплав, стальной песок и стальные частицы.
9. Может бурить песчаную глину и коренные породы 2-9 класса.
Буровая установка для испытания грунта GY200 Принцип колонкового бурения
Принцип работы колонковой буровой машины в основном одинаков, и основными компонентами являются буровая машина, бурильная труба, буровая коронка и т. д. Бур обеспечивает мощность для привода бурильной трубы и буровой коронки для бурения и получения образцов керна с большой глубины. В соответствии с различными глубинами и пластами, соответствующими различным типам буровых установок
Правильное использование малогабаритной геофизической буровой установки Чтобы обеспечить нормальную работу буровой установки и по возможности избежать поломок, важно знать правильное использование буровой установки в дополнение к выбору буровой установки с хорошим качеством и производительностью1, Прежде всего, должен быть важный первый шаг, то есть установка и подготовка буровой установки. 1. Подготовьте буровую полость. Спецификации полости можно определить в соответствии со способом бурения. Как правило, при бурении горизонтальных скважин высота полости составляет 2,6-2,8 метра, при бурении восходящих скважин, а при бурении нисходящих или наклонных скважин ширина полости составляет 2,5 метра, а высота - 2,8-3 метра. 2. Подведите воздушные и водяные трубопроводы, линии освещения и т. д. к рабочей поверхности для дальнейшего использования. 3. Колонна должна быть установлена прочно в соответствии с проектными требованиями скважины. Верхний и нижний концы стойки должны быть подложены деревянными пластинами, а горизонтальный вал и стопорное кольцо должны быть установлены на стойке в соответствии с определенной высотой и направлением. Машина должна быть поднята с помощью ручной лебедки, закреплена на стойке в соответствии с требуемым углом, а затем должно быть отрегулировано направление скважины бура. 2, Во-вторых, второй ключевой шаг - это проверка перед эксплуатацией. 1. При начале работы тщательно проверьте, надежно ли подключены воздушные и водяные трубопроводы и нет ли утечек воздуха и воды. 2. Проверьте, заполнен ли масляный инжектор маслом. 3. Проверьте, затянуты ли винты, гайки, соединения и т. д. каждой детали, и надежно ли закреплена колонна.3, Затем следует процедура буренияПри открытии сначала запустите двигатель и потяните ручку толкателя манипулятора после нормальной передачи. Заставьте его получить надлежащее усилие подачи, а затем потяните ручку, управляющую ударником, в рабочее положение. После бурения породы можно открыть водяной клапан, чтобы поддерживать надлежащую пропорцию смеси воздуха и воды. Остановите работу двигателя, прекратите подачу воздуха и воды к ударнику, вставьте вилку в паз бурильной трубы держателя инструмента, заставьте двигатель реверсировать скользящую пластину назад, отсоедините соединение от бурильной трубы, подсоедините вторую бурильную трубу и нажмите вниз, чтобы работать непрерывно
